簡介:

工業級Modbus讀卡器YW-631MA是基于RS485總線，遵循Modbus RTU協議的一款IC卡讀卡器。RS485總線采取與主電源隔離的方式，將外界干擾減少到很低。這款讀卡器使為PLC而設計和研發的新一代讀寫器，可以直接連接PLC，使得PLC連接RFID讀寫器有了新的通道。YW-631MA采用寬電壓設計，9到24VDC皆可為其供電，為現場供電減輕了布線負擔。另外這款讀卡的雙外殼設計，可以有效的做到部分防水防塵，使得可以適應更多的應用環境。

技術參數

工作頻率：13.56MHZ

射頻芯片及MCU:MFRC500

支持協議：ISO14443A

讀寫距離：5~10cm，一般的正常標準卡大小能達到8cm左右

蜂鳴器及指示：1個可控蜂鳴器及2色可控LED

接口：Modbus-rtu， 與PLC直接連接

電源：9-24VDC

功耗：1W左右

操作溫度：-20 ~ +70°C

存儲溫度：-40 ~ +125°C

尺寸：128 * 86 * 27 (mm)

重量：大約150g

遠程更新：支持在線升級功能，方便程序更新操作

YW-631MA Modbus讀卡器規格書下載

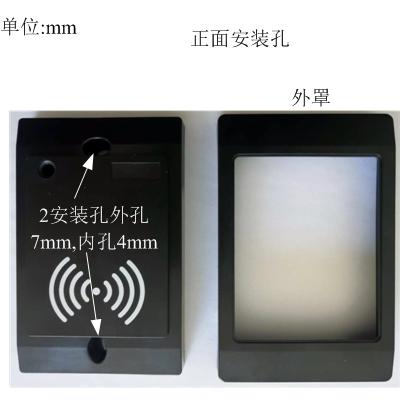

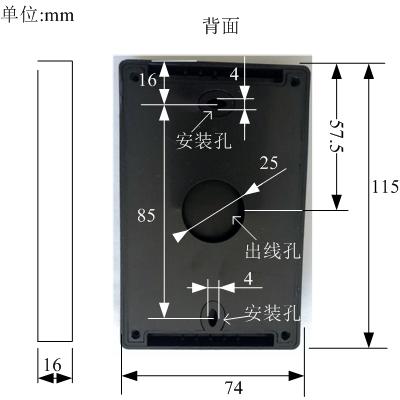

YW-631MA外觀

YW-631MA外觀亮黑，絲印白色刷卡標記，前面紅綠雙色LED燈，后方數據線采用焊接方式，杜絕插頭接觸不良。

Modbus讀卡器YW631MA增加的保護措施：

通信光電隔離。

通信電源和主電源隔離。

通信過流保護。

通信防雷保護。

電源過流保護。

Modbus讀卡器YW631寄存器列表：

PLC可以通過RS485直接與YW-631MA讀寫器連接，使用通用的外部寄存器讀和寫來完成對IC讀寫器的控制。

寄存器說明

豐富的開發資料

計算機端演示配置程序

在線開發資料， Modbus讀卡器開發指南

Modbus讀卡器開發指南包括寄存器地址介紹，開發的流程圖，開發筆記等等。
